Configurações CNC / DNC para Sinumerik 850M e 850T
| Parâmetro | Valor | Comentários | |
| 5010 | 0 | ||
| 5012 | 0 | ||
| 5011 | 1101 0101 | = Taxa de bauds 2400 | |
| 5013 | 1101 0101 | Veja abaixo para outras taxas de bauds | |
|
1101 0011 = 600 1101 0100 = 1200 1101 0101 = 2400 1101 0110 = 4800 |
|||
| 5016 | xx10 xxxx | x = Não alterar | |

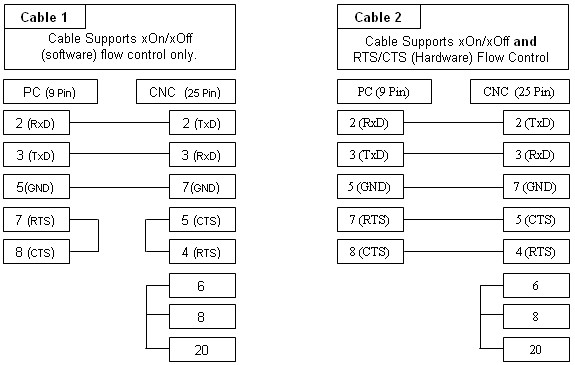

O Cabo Tipo 1 é amplamente utilizado, mas o Cabo 2 é recomendado, pois suporta tanto o controle de fluxo por software quanto por hardware, sendo compatível com uma maior variedade de tipos e modos CNC.
Diagrama do Cabo DNC
